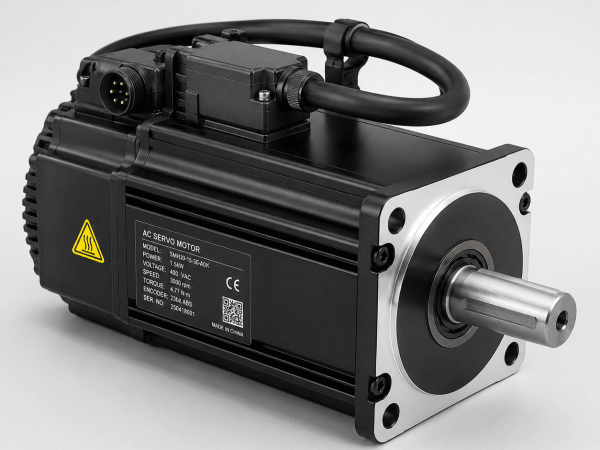

Как неправильная настройка сервопривода убивает серводвигатель

Почему неверные параметры тока, скорости и обратной связи приводят к перегреву, рывкам и дорогому ремонту.

Серводвигатель может быть полностью исправным, но после неудачной настройки начать греться, шуметь, терять позицию и уходить в аварию. В такой ситуации ремонт серводвигателей становится следствием не заводского брака, а ошибок в параметрах сервопривода. Неправильно заданный ток, резкий разгон, неверный тип энкодера или плохая настройка регулятора постепенно перегружают мотор и сокращают его ресурс.

Почему настройка влияет на ресурс двигателя

Серводвигатель работает не сам по себе. Он связан с серводрайвером, контроллером, энкодером, тормозом, кабелями и механикой оборудования. Драйвер подает ток, контролирует момент, скорость и положение, а датчик обратной связи сообщает системе, где находится вал.

Если параметры заданы правильно, мотор движется плавно, держит нагрузку и не перегревается. Если настройки ошибочные, привод начинает постоянно исправлять отклонения. Он подает лишний ток, резко тормозит, дергает ось, усиливает вибрации и заставляет двигатель работать на пределе.

Главная опасность в том, что поломка не всегда появляется сразу. Сначала оборудование продолжает работать. Затем растет температура, появляются шум, микрорывки, ошибки позиционирования. Через некоторое время страдают обмотки, подшипники, энкодер, тормоз и силовая часть драйвера.

Завышенный ток: быстрый путь к перегреву

Одна из самых опасных ошибок — завысить ограничение тока. Кажется, что так двигатель станет мощнее и лучше справится с нагрузкой. На практике серводвигатель начинает дольше работать в режиме перегрузки.

Что происходит при завышенном токе:

обмотки нагреваются выше нормы;
быстрее стареет изоляция;
растет нагрузка на силовые ключи драйвера;
подшипники получают дополнительное тепловое воздействие;
корпус двигателя становится горячим даже при обычном цикле;
увеличивается риск межвиткового замыкания.

Особенно вреден такой режим при тяжелой оси, частых пусках, резких торможениях и плохом охлаждении. Мотор может выдержать несколько смен, но ресурс уже будет снижаться. Если продолжать работу, перегрев приведет к пробою изоляции или потере момента под нагрузкой.

Заниженный ток тоже опасен

Обратная ошибка — слишком низкое ограничение тока. В этом случае серводвигатель не получает достаточно энергии для удержания нагрузки. Он начинает отставать от команды, теряет позицию и уходит в ошибку следования.

На первый взгляд заниженный ток кажется безопасным: мотор меньше греется. Но в реальной работе система постоянно пытается компенсировать нехватку момента. Ось движется рывками, драйвер часто корректирует положение, механика получает ударные нагрузки.

Такой режим особенно заметен при разгоне, подъеме вертикальной оси, резании, перемещении тяжелого портала или работе с высокой инерцией. Двигатель вроде включается и вращается, но не держит нагрузку. Если проблему игнорировать, страдают муфты, редуктор, ШВП, тормоз и подшипники.

Слишком резкий разгон ломает механику и мотор

Параметры ускорения напрямую влияют на нагрузку. Чем резче стартует ось, тем больше момент должен развить серводвигатель. Если ускорение задано без учета массы, передаточного числа и сопротивления механики, привод работает с постоянными пиковыми перегрузками.

Резкий разгон вызывает:

скачки тока;
просадку момента;
вибрации;
срыв позиционирования;
перегрев двигателя;
удары в муфтах и ремнях;
ускоренный износ редуктора и направляющих.

Особенно опасны настройки, скопированные с другого оборудования. Даже если двигатели одинаковые по мощности, нагрузка может отличаться. Один мотор двигает легкую каретку, другой — тяжелый портал. Одинаковые параметры для них приведут к разным последствиям.

Неправильное торможение бьет по драйверу и обмоткам

Замедление важно не меньше разгона. Если торможение слишком резкое, энергия движения возвращается в систему. При неправильной настройке тормозного резистора, рекуперации или времени остановки драйвер может уходить в защиту по перенапряжению.

Для двигателя такой режим тоже вреден. Он получает частые динамические нагрузки, нагрев и рывки. Если торможение сочетается с тяжелой осью, изношенной механикой или неправильным током, риск поломки растет.

Признаки проблем с торможением:

авария при остановке;
рывок в конце движения;
гул при замедлении;
перегрев тормозного резистора;
ошибка по напряжению;
нестабильное удержание позиции после остановки.

Такие симптомы нельзя считать нормой. Они говорят, что сервопривод работает в неправильном режиме.

Ошибки в настройке энкодера

Энкодер передает системе данные о положении и скорости вала. Если в настройках указан неверный тип датчика, неправильное разрешение, направление счета или параметры коммутации, сервопривод получает искаженную обратную связь.

Последствия могут быть разными. Иногда двигатель сразу дергается и уходит в аварию. Иногда он работает, но нестабильно: дрожит на месте, теряет ноль, плохо держит позицию, греется без явной нагрузки.

Опасность в том, что драйвер начинает исправлять ошибку, которой в реальности нет. Он подает лишний ток, меняет скорость, дергает вал и создает постоянные микроколебания. Это убивает подшипники, нагревает обмотки и ухудшает точность оборудования.

После разборки или замены энкодера нельзя выставлять его «на глаз». Нужна точная настройка и проверка сигнала.

Неверные коэффициенты регулятора

В сервоприводе работают контуры регулирования тока, скорости и положения. Их параметры определяют, насколько резко или мягко двигатель реагирует на команду.

Если усиление завышено, привод становится слишком агрессивным. Ось начинает дрожать, появляется гул, вибрация, перерегулирование и резонанс. Серводвигатель постоянно совершает мелкие корректировки, даже когда должен спокойно удерживать позицию.

Если усиление занижено, привод становится вялым. Ось запаздывает, плохо держит нагрузку, теряет точность и чаще получает ошибку следования.

Оба варианта вредны. В первом случае двигатель изнашивается от постоянной вибрации и лишнего тока. Во втором — от работы с постоянным отставанием и перегрузкой.

Настройки без учета механики

Серводвигатель может быть исправен, а настройки формально похожи на правильные. Но если не учтена механика, результат будет плохим.

В настройках должны учитываться:

масса перемещаемой оси;
инерция нагрузки;
передаточное число редуктора;
шаг шарико-винтовой пары;
состояние направляющих;
люфты;
трение;
ременная передача;
вертикальная или горизонтальная нагрузка;
режим работы оборудования.

Если тяжелую ось настроить как легкую, мотор будет постоянно перегружаться. Если легкий механизм настроить слишком жестко, появятся вибрации и удары. Если не учесть люфт, привод начнет раскачивать механику вместо точного движения.

Автонастройка не всегда спасает

Современные серводрайверы часто имеют автонастройку. Она помогает подобрать базовые параметры, но не заменяет диагностику. Алгоритм не всегда понимает состояние механики, износ, люфт, перекос, плохую смазку или скрытое закусывание оси.

Если запустить автонастройку на неисправной механике, драйвер может принять проблему за нормальное состояние. После этого система будет пытаться компенсировать дефект настройками. В итоге двигатель начнет греться, вибрировать и работать с лишним током.

Перед автонастройкой нужно проверить механику: свободный ход, смазку, подшипники, ремни, муфты, направляющие, редуктор и крепления. Настройка не должна маскировать неисправность.

Как понять, что настройки уже вредят двигателю

Есть признаки, которые указывают на опасный режим работы:

двигатель греется без явной перегрузки;
ось дрожит в неподвижном положении;
при разгоне слышен гул;
появились рывки;
привод часто уходит в ошибку следования;
мотор теряет момент под нагрузкой;
ухудшилась точность;
поверхность детали стала волнистой;
возникла ошибка энкодера;
после изменения параметров вырос шум.

Если симптомы появились после настройки, замены драйвера, энкодера, кабеля, редуктора или двигателя, нужно остановить работу и проверить параметры. Продолжать эксплуатацию до полной аварии дороже, чем вовремя исправить конфигурацию.

Чем заканчивается работа с неправильными параметрами

Неправильная настройка редко убивает серводвигатель мгновенно. Обычно разрушение идет постепенно.

Сначала появляются перегрев и вибрации. Затем изнашиваются подшипники, ухудшается сигнал энкодера, растет нагрузка на тормоз и кабели. Потом повреждается изоляция обмоток, появляются ошибки по току, двигатель теряет момент и перестает держать нагрузку.

Возможные последствия:

межвитковое замыкание;
пробой изоляции;
разрушение подшипников;
смещение или повреждение энкодера;
отказ тормоза;
перегрев кабельного ввода;
повреждение серводрайвера;
потеря точности оборудования.

В итоге проблема, которую можно было решить настройкой, превращается в ремонт или замену узла.

Как правильно подходить к настройке

Настройка сервопривода должна начинаться не с случайного изменения параметров, а с проверки всей системы. Нужно знать паспортные данные двигателя, характеристики драйвера, тип энкодера, механическую нагрузку и режим работы.

Правильный порядок действий:

Проверить механику оси.
Убедиться в исправности кабелей и разъемов.
Проверить питание и заземление.
Внести паспортные параметры двигателя.
Настроить энкодер и направление вращения.
Задать реальные лимиты тока, скорости и момента.
Подобрать ускорение и торможение.
Проверить работу без нагрузки.
Проверить работу под нагрузкой.
Контролировать температуру, ток и ошибки.

Также важно сохранять резервную копию параметров. Случайный сброс или неправильная правка настроек может остановить оборудование не хуже физической поломки.

Когда нужен специалист

Если двигатель греется, дрожит, теряет позицию или уходит в ошибку после настройки, не стоит продолжать эксперименты. Сервосистема требует точного подхода. Нужна проверка драйвера, двигателя, энкодера, тормоза, кабелей, механики и параметров управления.

Обращение к профессионалам особенно важно, если оборудование дорогое, работает в непрерывном цикле, связано со станком с ЧПУ или уже были попытки самостоятельной настройки. Ошибка в нескольких параметрах может стоить дороже, чем нормальная диагностика.

Неправильная настройка сервопривода действительно может убить серводвигатель. Завышенный ток перегревает обмотки. Резкий разгон перегружает механику. Ошибки энкодера вызывают рывки и потерю позиции. Неверные коэффициенты регулятора создают вибрации. Параметры без учета нагрузки заставляют мотор работать на пределе.

Серводвигатель ломается не от самой настройки, а от настройки без понимания системы. Чтобы сохранить ресурс, нужно учитывать двигатель, драйвер, обратную связь, механику, питание и реальный рабочий цикл. Тогда сервопривод будет не бороться с оборудованием, а точно управлять движением без перегрева, аварий и лишнего ремонта.
